Каква е системата за охлаждане на шпиндела на Nesting CNC Router?

Като доставчик на Nesting CNC рутери, често срещам запитвания от клиенти относно системата за охлаждане на шпиндела. Шпинделът е сърцето на Nesting CNC рутер и неговата производителност пряко влияе върху качеството и ефективността на процеса на обработка. Подходящата система за охлаждане е от решаващо значение за поддържане на оптималната производителност на шпиндела и удължаване на живота му. В тази публикация в блога ще се задълбоча в детайлите на охладителната система на шпиндела на Nesting CNC Router.

Защо шпинделът се нуждае от охлаждане?

Когато шпинделът на Nesting CNC рутер работи, той генерира значително количество топлина. Тази топлина се произвежда основно от триенето между режещия инструмент и детайла, както и от електрическото съпротивление в двигателя на шпиндела. Ако топлината не се разсейва ефективно, това може да доведе до няколко проблема.

Първо, прекомерната топлина може да причини топлинно разширение на компонентите на шпиндела. Това разширение може да промени прецизното подравняване на шпиндела, което води до неточна обработка и лошо покритие на повърхността на детайла. Второ, високите температури могат да разграждат смазочните материали и лагерите вътре в шпиндела, намалявайки техния живот и увеличавайки риска от механична повреда. И накрая, продължителното излагане на висока топлина може да повреди електрическата изолация на двигателя на шпиндела, което да доведе до късо съединение и потенциални опасности за безопасността.

Видове охладителни системи

Има основно два вида системи за охлаждане, използвани за шпинделите на Nesting CNC Router: въздушно охлаждане и течно охлаждане.

Въздушно охлаждане

Въздушното охлаждане е сравнително прост и рентабилен метод за охлаждане. Той работи, като използва вентилатор за издухване на въздух над корпуса на шпиндела. Движещият се въздух отвежда топлината, генерирана от шпиндела, като поддържа температурата му в безопасен диапазон.

Едно от основните предимства на въздушното охлаждане е неговата простота. Той има по-малко компоненти в сравнение със системите за течно охлаждане, което означава по-ниски изисквания за поддръжка и намалени шансове за течове. Шпинделите с въздушно охлаждане също като цяло са по-компактни, което ги прави подходящи за по-малки Nesting CNC рутери или приложения, където пространството е ограничено.

Въздушното охлаждане обаче има своите ограничения. Охлаждащият капацитет на въздуха е относително нисък в сравнение с течностите. В резултат на това шпинделите с въздушно охлаждане може да не са в състояние да се справят с приложения с висока мощност или непрекъсната работа толкова ефективно, колкото шпинделите с течно охлаждане. При високоскоростни или тежки сценарии на машинна обработка, системата за въздушно охлаждане може да се затрудни да разсее топлината достатъчно бързо, което води до прегряване на шпиндела.

Течно охлаждане

Течното охлаждане е по-ефективен метод за охлаждане, който обикновено се използва при високопроизводителни Nesting CNC рутери. Обикновено използва охлаждаща течност, като вода или смес от вода и гликол, за да абсорбира и пренася топлината далеч от шпиндела.

Системата за течно охлаждане се състои от резервоар за охлаждаща течност, помпа, топлообменник и серия от тръби, които циркулират охлаждащата течност около шпиндела. Помпата принуждава охлаждащата течност през тръбите в контакт с корпуса на шпиндела. Тъй като охлаждащата течност абсорбира топлината от шпиндела, тя циркулира към топлообменника, където топлината се разсейва в околната среда.

Основното предимство на течното охлаждане е неговият висок охлаждащ капацитет. Течностите имат много по-висок специфичен топлинен капацитет от въздуха, което означава, че могат да абсорбират повече топлина на единица обем. Това позволява на шпинделите с течно охлаждане да работят при по-високи нива на мощност и за по-дълги периоди без прегряване. Течното охлаждане също така осигурява по-прецизен контрол на температурата, което е от съществено значение за поддържане на точността и стабилността на процеса на обработка.

От друга страна, системите за течно охлаждане са по-сложни и скъпи от системите за въздушно охлаждане. Те изискват редовна поддръжка, включително проверка на нивото на охлаждащата течност, периодична смяна на охлаждащата течност и гарантиране, че помпата и топлообменникът функционират правилно. Съществува също риск от изтичане на охлаждаща течност, което може да повреди машината и да причини опасности за безопасността, ако не се обърне внимание навреме.

Компоненти на система за течно охлаждане

Ако се фокусираме върху по-ефективната система за течно охлаждане, нека разгледаме по-подробно нейните ключови компоненти:

Резервоар за охлаждаща течност

Резервоарът за охлаждаща течност е контейнер, който съхранява охлаждащата течност. Той трябва да има достатъчен капацитет, за да осигури непрекъсната циркулация на охлаждащата течност по време на работа на шпиндела. Резервоарът обикновено е оборудван с индикатор за ниво, за да позволи на операторите лесно да следят нивото на охлаждащата течност.

помпа

Помпата е отговорна за циркулацията на охлаждащата течност през системата. Той трябва да осигури постоянен дебит, за да осигури ефективен пренос на топлина. Могат да се използват различни видове помпи, като например центробежни помпи, в зависимост от специфичните изисквания на охладителната система.

Топлообменник

Топлообменникът е мястото, където топлината от охлаждащата течност се пренася в околната среда. Има няколко типа топлообменници, включително топлообменници с въздушно охлаждане и с водно охлаждане. Топлообменниците с въздушно охлаждане използват вентилатори за издухване на въздух над ребрата на топлообменника, докато топлообменниците с водно охлаждане използват вторична водна верига за отстраняване на топлината.

Тръби и маркучи

Тръбите и маркучите се използват за свързване на всички компоненти на охладителната система и позволяват на охлаждащата течност да тече свободно. Те трябва да бъдат направени от материали, които са устойчиви на корозия и могат да издържат на налягането на циркулацията на охлаждащата течност.

Поддръжка на охладителната система

Правилната поддръжка на охладителната система е от съществено значение за надеждната работа на шпиндела на Nesting CNC Router.

За системи с въздушно охлаждане е необходимо редовно почистване на вентилатора и вентилационните отвори, за да се осигури безпрепятствен въздушен поток. Прах и отломки могат да се натрупат върху лопатките на вентилатора и във вентилационните отвори, намалявайки ефективността на охлаждане.

В случай на системи за течно охлаждане, нивото на охлаждащата течност трябва да се проверява редовно и охлаждащата течност трябва да се сменя според препоръките на производителя. С течение на времето охлаждащата течност може да се замърси с мръсотия, метални стърготини или други примеси, което може да повлияе на нейната охлаждаща ефективност и да причини повреда на компонентите на системата. Помпата, топлообменникът и тръбите също трябва да бъдат проверени за признаци на изтичане или повреда.

Заключение

Охлаждащата система на шпиндела на Nesting CNC Router играе жизненоважна роля за осигуряване на производителност и дълголетие на машината. Дали ще изберете система с въздушно или течно охлаждане, зависи от вашите специфични изисквания за приложение, бюджет и налично пространство. Като доставчик можем да ви предоставим професионален съвет относно избора на най-подходящата охладителна система за вашия Nesting CNC рутер.

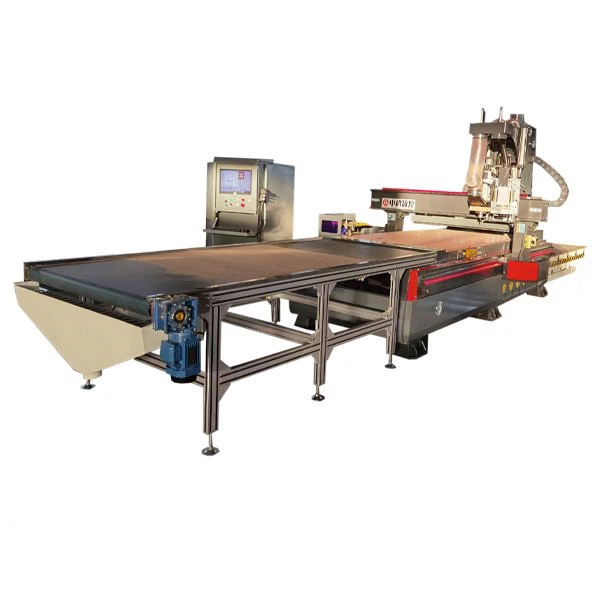

Ако се интересувате от нашитеCNC плазмена машина за разкрояванеилиGenesis Plus CNC машина за разкрояване, или ако имате някакви въпроси относно охладителната система или други аспекти на нашите Nesting CNC рутери, моля не се колебайте да се свържете с нас за доставка и допълнително обсъждане.
